| 鍛造比的計算方法詳解 |
| 發布時間：2017-11-14 文章來源： 瀏覽次數：17922 |
鍛造比是鍛造時金屬變形程度的一種表示方法。 鍛造比以金屬變形前后的橫斷面積的比值來表示。不同的鍛造工序，鍛造比的計算方法各不相同。
1、拔長時，鍛造比為y=F0/F1或y=L1/L0
式中F0,L0—拔長前鋼錠或鋼坯的橫斷面積和長度；
F1 ,L0—拔長后鋼錠或鋼坯的橫截面積和長度。
2、鐓粗時的鍛造比，也稱鐓粗比或壓縮比，其值為
y=F1/F0或y=H0/H1
F0, H0—鐓粗前鋼錠或鋼坯的橫截面積和高度；
F1, H1—鐓粗后鋼錠或鋼坯的橫截面積和高度。
鍛造比是鍛造時金屬變形程度的一種表示方法。鍛件的組織和機械性能與很多因素有關，而鍛造比是影響鍛件質量的最主要因素之一。對于用鑄錠（包括有色金屬鑄錠）鍛制的大型鍛件和萊氏體鋼鍛件，正確選取鍛造比有較大的實際意義；對于某些大型鍛件的中間坯料，如渦輪盤、壓氣機盤等的圓餅坯料，軸、框、梁等的預制鍛坯，鍛造比也有重要的實際意義。
1、鍛造比永遠是正的，變形前后的面積之比的計算永遠是對的，即大面積變形成小面積時，用變形前的面積除以變形后的面積；反之類推。2，用長度比較時要當心：同形狀變形時是可以拿長的除以短的（體積不變定律），不同形狀變形時是絕對不可以的，例如八角錠拔長成方形時，只能用八角形除以方形面積。
以上的說法還應補充：
鍛造比分為工序鍛造比、火次鍛造比和總鍛造比。
當只用拔長或只用鐓粗，而進行幾次鍛造時，則總鍛造比等于各次鍛造比的乘積，即
y總 = y1 * y2 * y3 …
如兩次拔長中間鐓粗或兩次鐓粗中間拔長時，總鍛造比規定為兩次鍛造比相加，即
y總 = y1 + y2
此式中未將中間鐓粗或中間拔長的鍛造比計算在總鍛造比之內。
鍛造比是自由鍛里的一個重要指標,但不是唯一的,在大型鍛件鍛造中,更注重鍛造狀態:應變場、溫度場等等。如果在很小的進砧量下以每次很小的壓縮量鍛造，它的心部壓實水平遠遠不如大進砧量、大壓下量的鍛造狀態——小壓縮量多次鍛壓積累的變形效應都集中在鍛件外層，而我們追求的往往是心部材料的壓實。每次洽談大鍛件合同、碰到用戶提出“鍛造比要大于多少”時我總要解釋一番，其實關鍵的還是看最后的組織檢測和探傷情況。
至于模鍛，更不必拘泥于鍛比的數字，計算機模擬變形狀態時注重的是“場”的概念，起碼是四維的——一個數字沒法說清復雜的變形效應。它只能概略地表述某個主變形方向的變形程度。

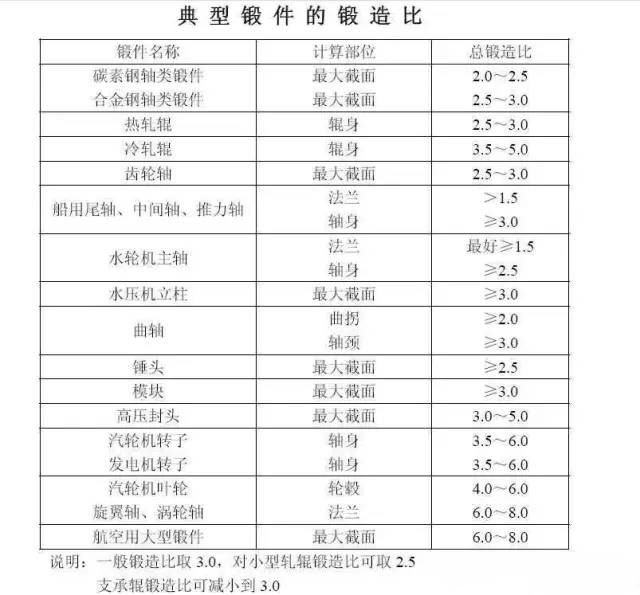

承壓鍛件的殼體類為總鍛造比大于5，法蘭類為大于3，管板類大于4.封頭類大于4.一般要求大于3.5.總鍛比下的分鍛比按使用工況和成形方式擇優選擇。例如管板的鐓粗比大于2，筒體的擴孔比（或近似管類的筒體的芯棒拔長比）大于2，等等，不一而足。
大多數正規的壓力容器設計院都對重要鍛件作出總鍛比大于3.5的規定。6 v3 v, R) D, }6 D% K( I
容規上未作進一步的約束。
目前設計院對取樣方向（以前光講取樣位置，如皮下1英寸，T/4＋T，T/2＋T——T為壁厚），現在則規定拉棒軸線應“垂直于”主變形方向（換句話可理解為垂直于成形纖維方向），Akv也是。所以對制造商來說更應注重鍛造比的合理分配，而不是一味追究總鍛比值。
|
|
